选配气体探测报警控制器,构建小型物联网气体安防平台

文章出处:如特安防 人气:发表时间:2018-10-17 13:51:43


    提起物联网,可能人们会想到高大上的物联网平台,五大家八大家的,还有什么云平台等等。现在,介绍一个简单、安全、实用、投资少的小型物联网气体安防平台:选配若干台气体浓度探测器、一台报警控制器,外加信号中继器、执行器、物联网模块、电磁阀、排风扇等。下面谈一谈这个小型物联网气体安防平台的实施方案。

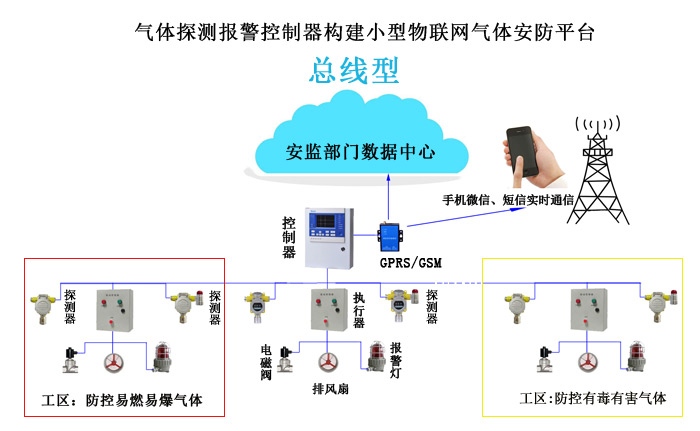

气体探测报警控制器构建小型物联网气体安防平台

选择气体探测器(Select Gas Detectors)

    确定探测器数量。考虑公司哪几个工区(车间)需要什么气体浓度探测器?易燃的,还是有毒有害的?可燃气体检测半径一般7.5米,有毒有害气体检测半径1.5米,结合工区实际情况,确定探测点的数量。
    有毒/可燃气体报警器的核心部件是传感器,根据气体特点选配传感器:
      1.易燃气体,如甲烷、天燃气、煤气、油气、甲醇、乙醇等,可选择催化燃烧式传感器;
      2.有毒有害气体,如甲苯、硫化氢、氯气、甲醛、一氧化碳、一氧化氮、二氧化氮、二氧化硫、氯化氢、氨气、臭氧等,可选择电化学式传感器;
      3.易燃易爆气体、二氧化碳、六氟化硫等气体,选择红外式传感器;
      4.低浓度毒性气体、有机蒸气、酒精气体、可燃气体(甲烷、液化气、氢气等),也可选半导体式传感器。
       上面有3类传感器,可测易燃气体。可根据投资预算和它们的使用寿命,以及工区的实际情况来确定。

选择气体报警控制器(Select Gas Controllers)

    总线式与分线式:
    总线式优点:
      1.采用总线式控制,设备信号统一,相同形式传送数据,数据可靠。
      2.减少安装工作量,提高工作效率。布线量少,布线简单,费用少。
      3.在一定程度上提高机组的安全性。总线式轻易解决“电源短路失电,系统在故障状态下运行,或者出现非计划停运”等问题。
    分线式优点:
      1.同步传输数据,响应及时: 监控人员能及时作出判断,做出控制动作,避免危险事故。
      2.分散危险: 多个探测器,独立作业,不受别的探测器线路影响。
      3.供电无限制: 分散式的探测器,供电没有总线制一体化要求,比较简单。
    选择总线式还是分线式,还要根据公司工区的实际情况来定:
    监控工区比较分散,东南西北都有工区,建议选择分线制控制器,如SSK-1080控制器。
    下面,重点谈一谈总线式布局。
    探测区较集中,一条线可贯通,建议选择总线制控制器,如RBK-6000-ZL系列。
    根据探测器数量,来选择控制器。1-3台,选RBK-6000-ZL1N;3-9台,选RBK-6000-ZL9/N;9-30台,选RBK-6000-ZL30/N;30-60台,选RBK-6000-ZL60/N。注意:选择RBK-6000-ZL系列的控制器,探测器要相应选择RBT-6000-ZL系列探测报警器。
    RBK-6000-ZL系列控制器可同时控制易燃易爆气体、有毒有害气体RBK-6000-ZL系列探测器。公司不同气体工区应该布署不同气体探测器。

声光报警信号灯(Acouto-Optic Lamps)

    为了车间员工的人身安全及各道工序的有机配合,特建议气体探测器配装现场声光报警信号灯。当空气中某种气体浓度超过一定值时,探测器可现场声光报警。工区如果噪音大,普通的声光报警,员工可能注意不到,可配大功率报警灯。

电磁阀(Solenoid Valves)

    电磁阀,又名紧急切断阀。当空气中某种气体浓度超过一定值时,探测器可及时声光报警,同时,控制器控制下的执行器启动电磁阀关闭某气体或流体管道供给,从而防止事故发生或防止事故恶化。
    选择电磁阀依据:安全、可靠、经济, 并考虑:管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求等。一般选择常开型电磁阀。关于电磁阀,可查阅相关资料。

排风扇(Electric Fans)

    一般都要选择防腐蚀排风扇,换气彻底、高效,换气率可高达99%。在可能有易燃气体出现的工区内,排风扇还要防爆。工区内某种气体浓度达到一下值时,控制器会启动排风扇,尽快排走气体,从而防止起火、爆炸、或中毒事故。

信号中继器(Signal Repeaters)

    如果探测器到控制器距离较远,超过1000米,中途就要加装信号中继器。加装位置如属于爆炸性气体环境或可燃性粉尘环境,就要安装防爆型信号中继器,如MK-ZL-2000信号中继器。安全环境,则安装非防爆型中继器,如RE-ZJQ-M型信号中继器。当然,尽可能选择安全环境来安装中继器,非防爆的中继器费用低。(请注意:上图没有标识出信号中继器)

数据传输模块(GSM DTU)

    将RBK-6000-ZL系列控制器内的数据通过GPRS/GSM模块传输到上位机(安监部门数据中心)。通过配置短信相关参数,查看状态,报警时发短信通知分管经理、工区主任、班长等。
    GSMDTU支持LINUX、UNIX和WINDOWS操作系统,超大内存,设备可以同时向数据中心、5个手机号码发送数据信息:监控信息或者报警信息。GSMDTU提供16M的客户传输数据缓存,解决因网络瓶颈导致的数据丢失。

防黑客攻击(Anti Hacker Attacks)

    整个小型物联网气体安防平台(P2P 物联网),只往外传送数据(手机短信,安监部门数据中心),不接受和执行来自互联网上的指令,只可以从公司内部对探测器和控制器等设备,进行配置、调试、归零和校准。关闭GSM DTU的telnet功能,不通过互联网进行远程配置和远程控制。因此,完全防止黑客攻击,我们的物联网平台是非常非常安全的!
    以上,我们打造出中小企业安全、实用、投资少的小型物联网气体安防平台。
